AMF PROJECT

โรงงานผลิตไส้กรอก
img-S0013

AMF PROJECT

BUSINESS TYPE     :    โรงงานผลิตไส้กรอก

Sludge Type
Sludge CapacityWet Sludge moisture
Dry Sludge moisture
Model

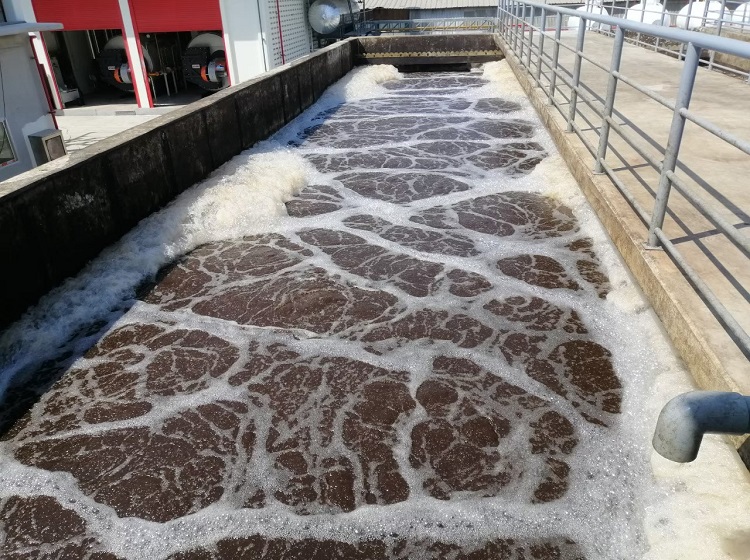

Biological Treatment Sludge5-7 Ton/Day85% MC30% MCSBWHD5000


PROBLEM
กากตะกอนมีค่าความชื้น 85% ปริมาณกากตะกอน 7 ตัน/วัน  และมีกลิ่นเหม็น
SOLUTION
ใช้เครื่องอบกากตะกอน รู่น SCH5000DHL MODEL
RESULT

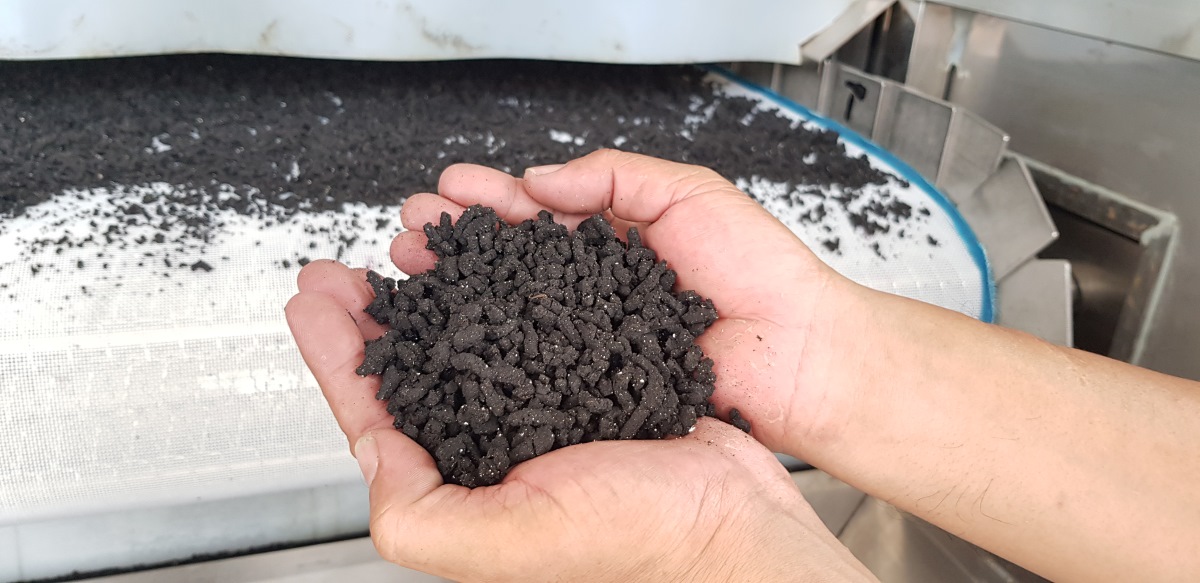

1. ลดปริมาณกากตะกอนเหลือ 1 ตัน/วัน ความชื้นลดลงเหลือ 30%
2. ลดกลิ่นได้อย่างมีประสิทธิภาพ
3. ลดค่าใช้จ่ายในการกำจัดการตะกอนต่อเดือนได้อย่างคุ้มค่าต่อการลงทุน
4. สามารถคืนทุน (ROI) ได้ภายใน 3 ปี


Heat Recovery Specification

Waste Heat Type  :   Condensate return from production process Hypbrid system design by using with steam and hot water togeter cooling water system and boiler system

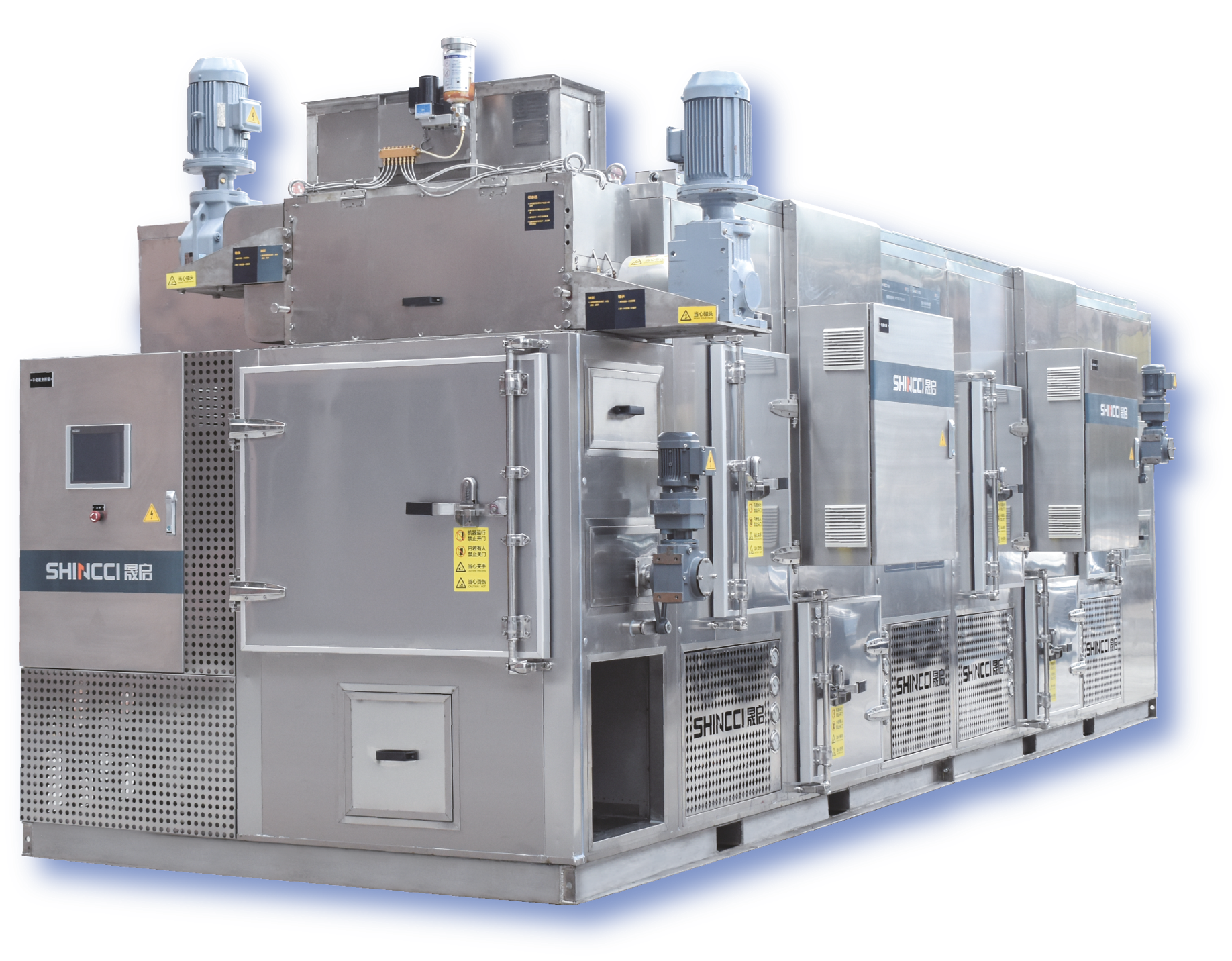

Waste Heat Sludge Dryer SHS Series


1. ชุดรวมโมดูล : Heat pump + mesh belt + insulation board ง่ายต่อการติดตั้งหน้างาน

2. อัพเกรดตัวป้องกันการกัดกร่อนในอุปกรณ์ condenser, evaporator and refrigerant pipelines, heat pump support คือ SUS316L.

3. แหล่งความร้อน ได้แก่ น้ำร้อน แก๊ส หรือ waste heat

4. สองโมดูลใช้โบลเวอร์ชนิดขับเคลื่อนด้วยสายพานหนึ่งตัว ทำให้ง่ายต่อการทำความสะอาดและดูแลรักษา

5. ยึดหยุ่นและมีประสิทธิภาพในการทำ overhaul โดยได้อัพเกรดประตูบริการให้เปิดง่าย


หลักการทำงาน

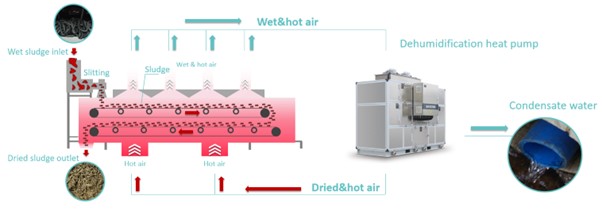

เครื่องอบแห้งใช้ความร้อนเหลือทิ้งส่วนเกินคุณภาพต่ำเป็นแหล่งความร้อน เช่น ความร้อนเหลือทิ้งจากก๊าซไอเสีย ไอน้ำหรือไอน้ำคอนเดนเสท; การย่อยแบบไม่ใช้ออกซิเจน (ได้ก๊าซเชื้อเพลิงเพื่อให้ความร้อนแก่น้ำ); การไพโรไลซิสของตะกอน (ทำให้ได้ก๊าซเชื้อเพลิงเพื่อให้ความร้อนแก่น้ำ); และความร้อนทิ้งจาก Gen-set เพื่อถ่ายโอนไปยังน้ำร้อน 90 oC เพื่อการอบแห้ง เนื่องจากการใช้ความร้อนเหลือทิ้ง กระบวนการอบแห้งจึงไม่ต้องการความจุความร้อนเพิ่มเติม เช่น น้ำมันร้อนหรือก๊าซธรรมชาติ เป็นการแก้ปัญหาสำหรับ CHP พลังงานที่ใช้ในระหว่างกระบวนการคือไฟฟ้าสำหรับป้อนเข้าสู่สายพานลำเลียง พัดลม และมอเตอร์ เท่านั้น


เครื่องอบแห้งแบบลดความชื้นนี้เทียบเท่ากับการผสมผสานระหว่างเครื่องแลกเปลี่ยนความร้อนทิ้งจากการลดความชื้นและสายพานลำเลียงแบบตาข่าย (มีบทบาทในการจัดวางตะกอน)

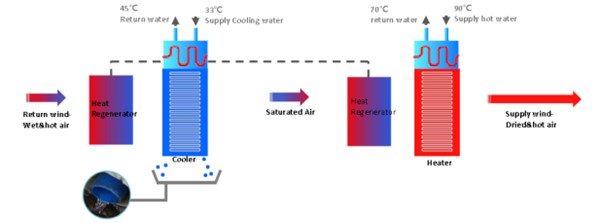

เครื่องแลกเปลี่ยนความร้อนเหลือทิ้งลดความชื้น

Dehumidification waste-heat exchanger

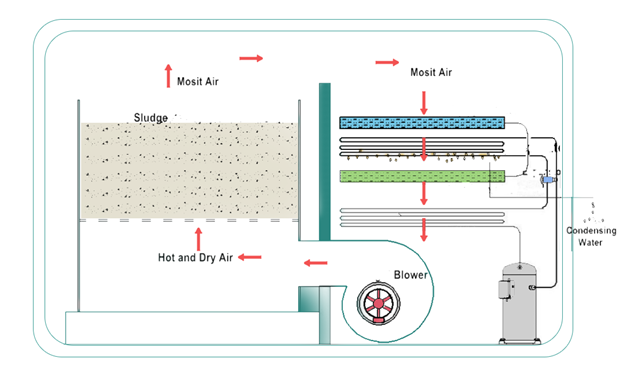

เครื่องแลกเปลี่ยนความร้อนเหลือทิ้งลดความชื้น เหมือนกับ heat pump ลดความชื้น ใช้ระบบทำความเย็นเพื่อลดความชื้นในอากาศที่ร้อนและเปียก ตัวทำความเย็นทำหน้าเป็นเครื่องระเหยของ heat pump ในขณะที่ตัวทำความร้อนทำหน้าที่เป็นเครื่องควบแน่น เครื่องทำความร้อนทำให้อากาศที่จ่ายเป็นอากาศร้อนแห้ง ในขณะที่เครื่องทำความเย็นจะให้ไอน้ำที่มีความชื้นเป็นแหล่งกำเนิดความเย็นสำหรับการควบแน่น


เครื่องทำความร้อนรับความร้อนจากน้ำ 90 oC ในขณะที่เครื่องทำความเย็นรับจากแหล่งน้ำเย็น 33  oC





Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

Media and Brochure

VDO สาธิตการทำงำนของเครื่องอบแห้งแบบ low temperature sludge dryer

https://www.youtube.com/watch?v=7hNWaUYs9Ik

VDO รีวิวเครื่องอบกากตะกอนโดยผู้ใช้งานจริง

https://www.youtube.com/watch?v=pVjmGUDKcCk


สนใจติดต่อ

บริษัท ไฮคอพเอ็นเนอร์ยี่  จำกัด
คุณธรรมรัตน์ (K.Ake)
Contact   :  098-354-2464,
Line ID    : @hicopenergy
ผู้แทนจำหน่ายในประเทศไทย
